VNT-VST-001 Kurulum: Arkadan ve Yandan Montaj Adımları

Kurulumu kim yapmalı?

Kurulumu yetkili ve deneyimli bir ekip yapmalıdır. Dış duvara delik açılır, kanallar yağmur almayacak eğimde yerleştirilir ve boşluklar sızdırmaz kapatılır. Bu adımlardaki bir hata ses, yoğuşma ya da su girişine yol açabilir. Teknik el kitabı, kurulumdan sonra cihazın profesyonel olmayan kişilerce başka yere taşınmasının ekipmana zarar verebileceğini belirtir. Özel bireysel kullanım durumlarında da önce teknik ekibe danışılmasını önerir. Kurulum talebi için iletişim sayfasından bize ulaşabilirsiniz.

Yer seçimi

• Cihazın alt kenarı zeminden yaklaşık 1,5 m yükseklikte olmalıdır.
• Sol ve sağ kenarla duvar arasında en az 0,3 m boşluk kalmalıdır.
• Delikler dış duvara açılır. Arkadan montajda cihaz deliklerin önüne, yandan montajda deliklerin bulunduğu duvarın yanına gelir.
• Taze hava girişi mutfak aspiratörü çıkışından, klima dış ünitesinden, çöp alanlarından ve diğer kirlilik çıkışlarından uzak olmalıdır.
• Bağıl nemin %85'in altında kaldığı bir ortam seçilmelidir.
• Yanıcı gaz kaçağı olabilecek yerlere kurulum yapılmaz.

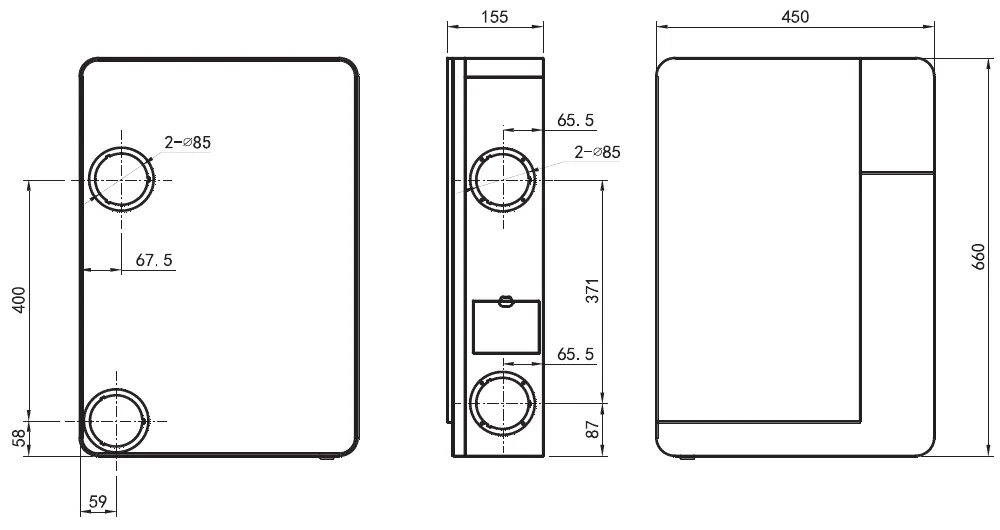

Delikler ve ankraj

Duvara iki delik açılır: taze hava girişi (OA) ve egzoz çıkışı (EA). Önerilen çap 100 mm'dir ve paketteki PVC borularla uyumludur. Yağmur suyu girmemesi için delikler dışa doğru hafif aşağı eğimli açılır. Yandan montajda delik çapı tavsiye niteliğindedir; esnek kanallar kullanılır ve kesin ölçü kullanılan kanalın çapına göre belirlenir.

Kurulum panelinin 5 sabitleme deliği için önerilen ölçü φ6 × 70 mm'dir. Panel 5 adet geçmeli plastik ankraj cıvatasıyla duvara sabitlenir.

Arkadan mı, yandan mı?

Arkadan kurulumda borular doğrudan cihazın arkasındaki dış duvardan geçer; ek kanal gerekmez ve uygulama daha kısadır. Yandan kurulumda bağlantılar cihazın yan tarafından alınır. Teknik el kitabı bu durumda kanalların esnek olmasını ve son kullanıcı tarafından hazırlanmasını ister; esnek kanal paket içeriğinde yer almaz. Her iki yöntemde de cihazdaki EPS kapaklardan yalnız kullanılan tarafa ait olan kesilir, diğeri kapalı kalır. Kesim geri alınamadığı için montaj yönü bu adımdan önce kesinleştirilmelidir.

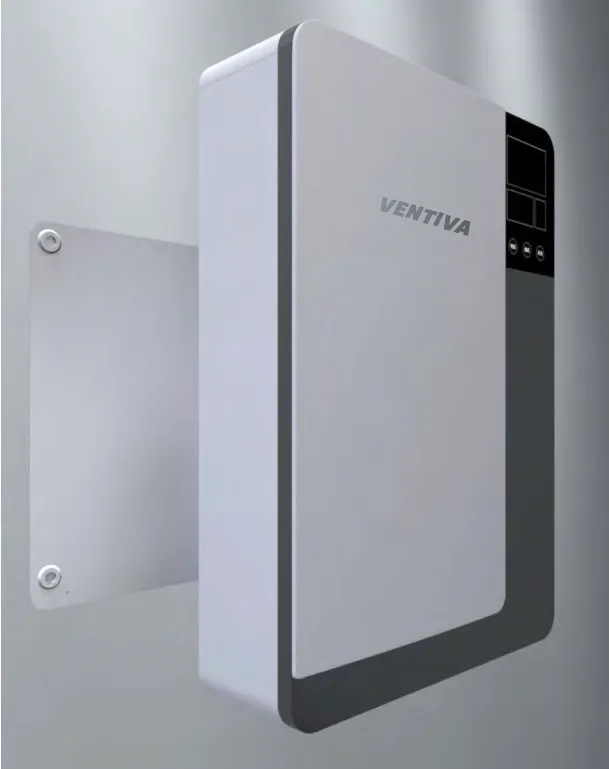

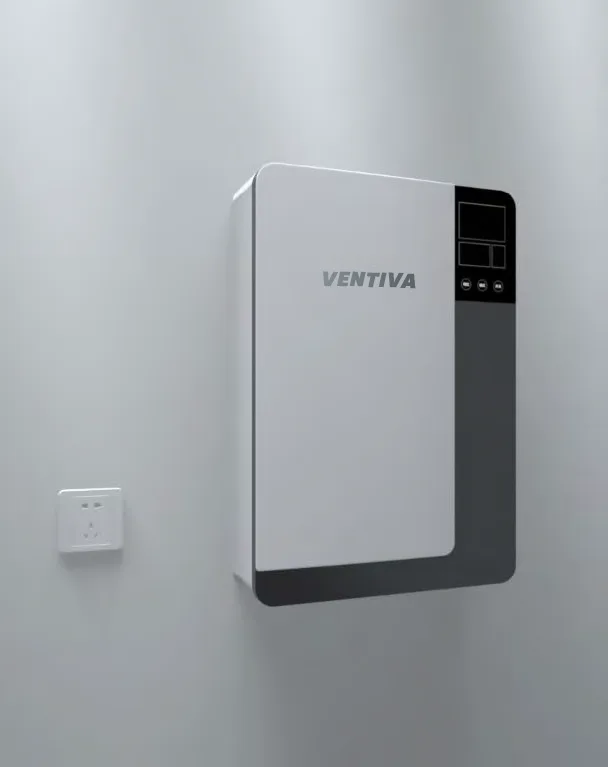

Arkadan kurulum adımları

1. Yeri seçin; OA ve EA delik konumlarını ve kurulum panelinin 5 sabitleme deliğini duvara işaretleyin.
2. Ø100 mm iki deliği dışa doğru aşağı eğimle, sabitleme deliklerini φ6 × 70 mm olarak açın.
3. Flanşları M3 vida ve somunla kurulum paneline bağlayın.
4. PVC boruları duvar kalınlığına göre kesin. OA tarafına hava giriş ızgarası, yağmur geçirmez başlık ve kauçuk sızdırmazlık halkasını; EA tarafına hava çıkış ızgarası, yağmur geçirmez başlık ve kauçuk contayı kılavuz vidalarla takın. Vidalardan önce φ3 mm ön delik açın.
5. Boruları duvara yerleştirin; yağmurluğun ağzı aşağı baksın, boru ile duvar arasındaki boşlukları kapatın.
6. Kurulum panelini ankraj cıvatalarıyla duvara sabitleyin.
7. Cihazdaki EPS arka kapağı kesin; EPS yan kapağı kesmeyin.
8. Yan giriş ve çıkışı iki yuvarlak OA/EA kapağıyla kapatın; arka conta halkalarını giriş ve çıkış ağızlarına yapıştırın.
9. Isı yalıtım köpüğünü arka plakaya, OA tarafının çevresine yapıştırın. Köpük, soğuk havanın geçtiği bu bölgede yoğuşmayı önler.
10. Cihazı kurulum paneline asın. Arkadaki 4 adet M5 × 18 askı vidası panele oturacak şekilde ayarlanabilir.

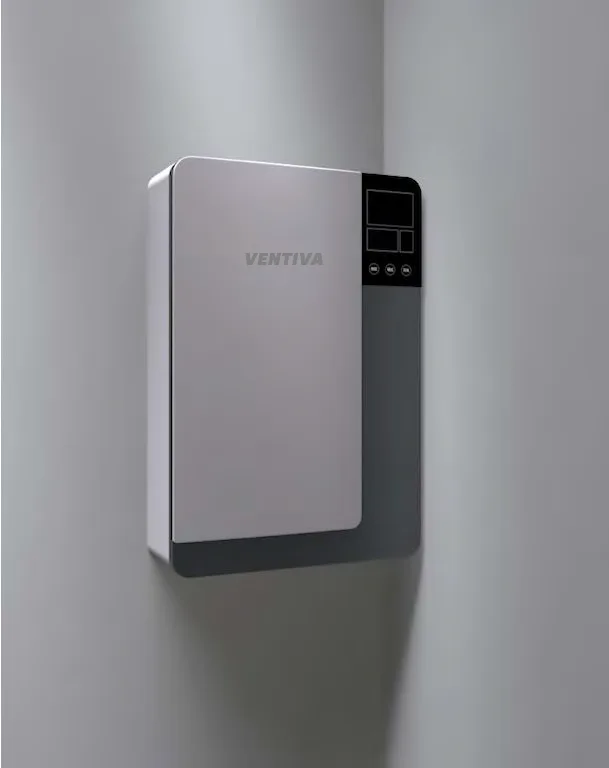

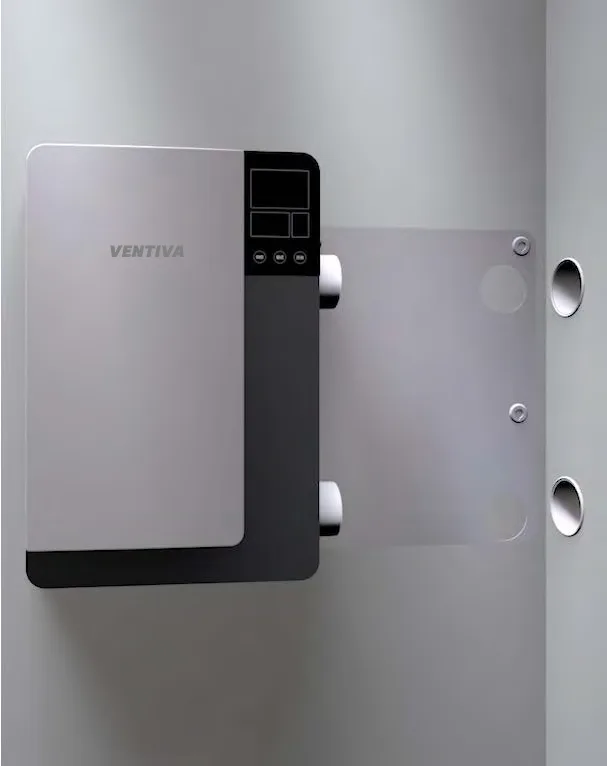

Yandan kurulum adımları

1. Yan sızdırmazlık halkalarını flanşlara yapıştırın; flanşları cihazın yanına 8 adet M3 cıvata ve somunla bağlayın. Somunların cihazın içine düşmemesine dikkat edin.
2. EPS yan kapağı kesin, arka kapağı kesmeyin; arkadaki OA ve EA ağızlarını yuvarlak kapaklarla kapatın.
3. Kurulum panelinin 5 sabitleme deliğini ve yan duvardaki OA/EA konumlarını, 1,5 m ve 0,3 m ölçülerine uyarak işaretleyin.
4. Sabitleme deliklerini açın, paneli ankrajlarla duvara sabitleyin.
5. Yan duvara iki deliği dışa doğru aşağı eğimle açın.
6. Cihazı panele asın, askı vidalarını ayarlayın.
7. Boruları duvar kalınlığına göre kesin; ızgara ve yağmurluk gibi aksesuarları arkadan kurulumdaki gibi takın.
8. Boruları duvara yerleştirin, duvarla aradaki boşluğu sızdırmazlık malzemesiyle kapatın.
9. Boruların iç uçlarını cihazın yanındaki flanşlara bağlayın.

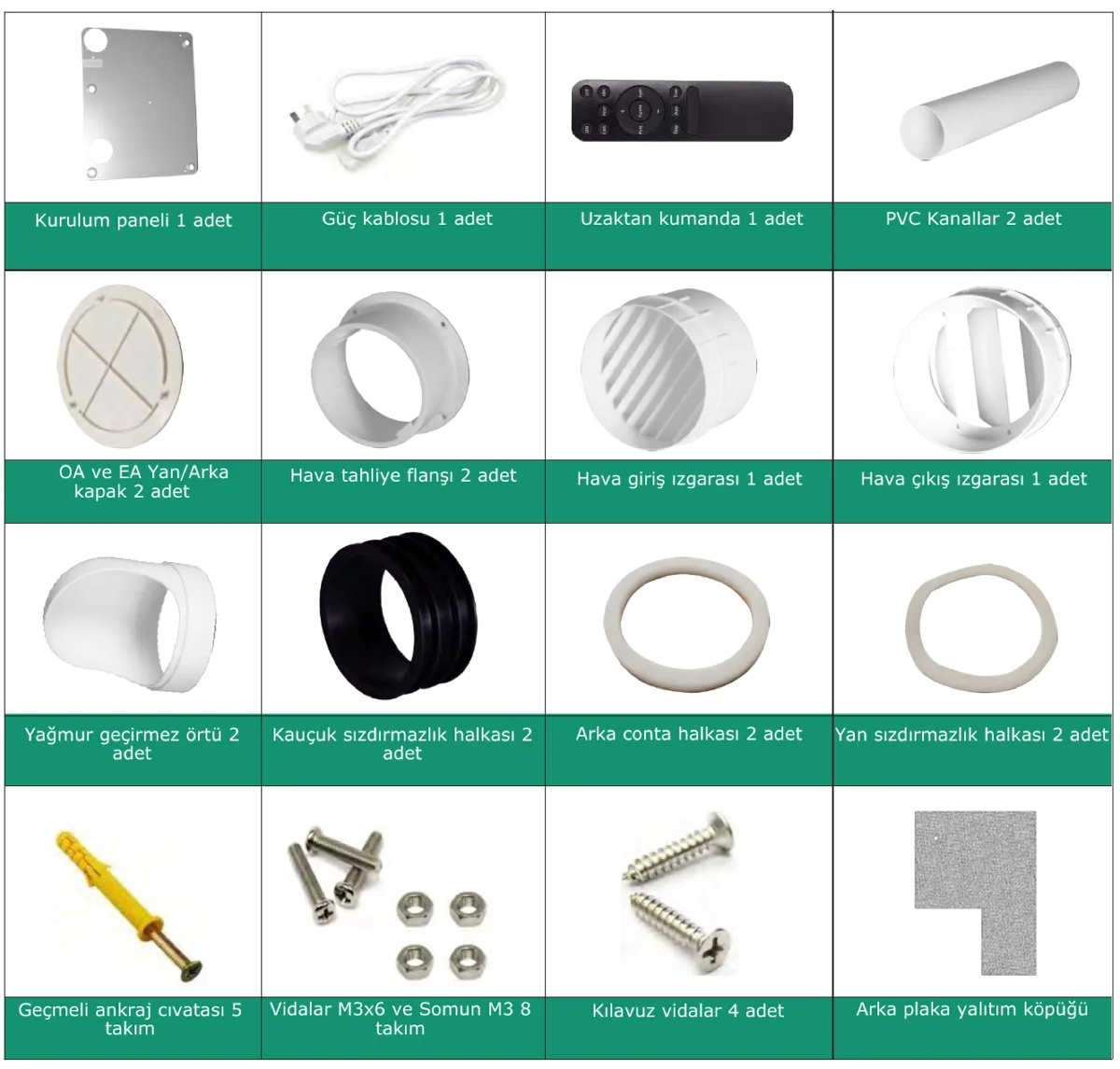

Paket içeriği

Kutuyu açtığınızda parçaları bu listeyle karşılaştırın.

Elektrik bağlantısı

Cihaz 220–240 V, 50 Hz şebekede çalışır ve üç pimli fişle gelir. Topraklı bir priz kullanılmalıdır; uygun olmayan topraklama elektrik çarpmasına yol açabilir. Fişe ve elektrikli parçalara ıslak elle dokunulmamalı, elektrik kaçağını önlemek için motor ve devre kartı çıkarılmış hâlde cihaz çalıştırılmamalıdır.

İlk çalıştırma ve Wi-Fi

Montaj bittikten sonra cihazı On/Off tuşuyla açın. Cihaz Otomatik modda başlar; ekranda CO₂, sıcaklık ve nem değerleri görünür. Kanal bağlantılarında hava kaçağı ya da anormal ses olup olmadığını kontrol edin. Ardından cihazı 2.4 GHz Wi-Fi ağı üzerinden Smart Life uygulamasına ekleyebilirsiniz; adımlar akıllı kontrol sayfasında anlatılır. Teknik el kitabının tamamı dokümanlar sayfasındadır.

Kaynaklar

• VENTIVA Teknik El Kitabı / Kurulum Kılavuzu (2023), s. 1–2: Aksesuar listesi ve güvenlik uyarıları
• VENTIVA Teknik El Kitabı / Kurulum Kılavuzu (2023), s. 10–13: Arka ve yan kurulum
• VENTIVA Kullanma Kılavuzu (2025), s. 10–11
