VNT-VST-001 Teknik Veriler ve Ekotasarım Değerleri

8 hız tablosu nasıl okunur?

Tablonun her sütunu bir fan kademesidir ve aynı kademe için dört değer verir: besleme hava akışı, maksimum birim güç, maksimum akım ve 1,5 m mesafedeki ses basınç seviyesi. Kademe yükseldikçe debi, güç ve ses birlikte artar. Doğru kademe, ihtiyaç duyulan taze hava miktarı ile kabul edilebilir ses arasındaki dengedir.

Bir örnek: gece 1. hız seçildiğinde cihaz saatte 50 m³ taze hava verir, en fazla 12,6 W çeker ve 1,5 m'de 22,6 dBA ses basıncı oluşturur. 8. hızda debi 150 m³/h'e, güç 43,8 W'a, ses 37,9 dBA'ya çıkar. Debi üç katına çıkarken güç yaklaşık 3,5 katına çıkar. Tablodaki değerlere göre metreküp başına en düşük güç 4. kademededir: 92 m³/h için 20,9 W, yani yaklaşık 0,23 W/(m³/h). Uzun süreli kullanımda orta kademeler bu yüzden en verimli aralıktır. Kademelerin otomatik modda nasıl seçildiğini akıllı kontrol sayfasında bulabilirsiniz.

Ekotasarım değerleri ne anlatır?

• SEC (spesifik enerji tüketimi): cihazın konutun metrekaresi başına yıllık net enerji etkisidir, birimi kWh/m².a'dır. Eksi değer, geri kazanılan ısıtma enerjisinin harcanan elektrikten fazla olduğunu gösterir. Soğuk iklimde −88,8 (A+), ılık iklimde −45,17 (A+), sıcak iklimde −20,14 (E).
• SPI (spesifik güç girişi): saatte 1 m³ hava taşımak için harcanan elektrik gücüdür: 0,292 W/(m³/h). Değer, maksimum debideki 43,8 W ve 150 m³/h ile uyumludur.
• Termal verim: %82. Eşanjör iyileştirici (rekuperatif) tiptedir; iki hava akımı aynı anda, ayrı kanallardan geçer.
• Kaçak oranları: maksimum dahili kaçak %3,5, maksimum harici kaçak %5. Dahili kaçak egzoz havasının eşanjörde besleme tarafına geçen payını, harici kaçak gövdeden dışarı ya da içeri olan sızıntıyı anlatır. Karışım oranı %20 olarak verilir; kanalsız cihazlarda bu değer, dış duvardaki ağızlardan atılan havanın bir kısmının yeniden emilmesiyle ilgilidir.
• AEC ve AHS: yıllık elektrik tüketimi her üç iklimde 0,21 kWh/m²·yıl. Tasarruf edilen yıllık ısıtma enerjisi (birincil enerji) tabloda soğuk iklim için 45,7, ılık için 89,4, sıcak için 20,7 kWh/a olarak yer alır.

Referans debi 0,0417 m³/s, yani yaklaşık 150 m³/h'tir. Kontrol tipolojisi yerel talep kontrolüdür: cihaz kendi sensörüyle ölçtüğü iç hava kalitesine göre çalışır.

Boyut ve ağırlık

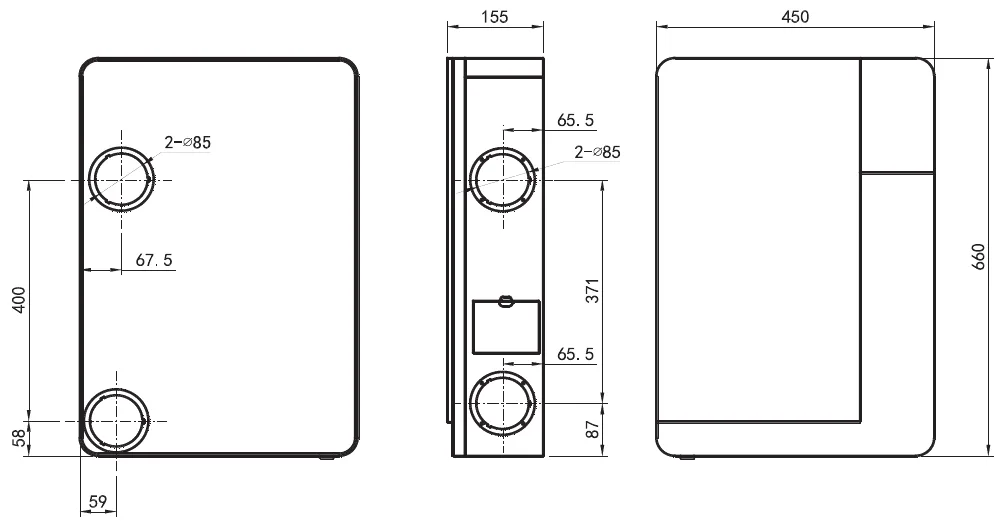

Cihaz 450 × 155 × 660 mm ölçülerinde ve 10 kg ağırlığındadır. Taşınan hava sıcaklığı −15…+40 °C aralığındadır. Teknik el kitabına göre besleme 220–240 V, 50 Hz, koruma sınıfı IPX2'dir. Genel özellikler için ürün sayfasına bakabilirsiniz.

Nominal 35 W ve 36 dB(A) neden farklı?

Teknik el kitabının spesifikasyon tablosu (s. 4) giriş gücünü 35 W, gürültüyü 36 dB(A) olarak verir. Kullanma kılavuzundaki kademe tablosunda ise en yüksek hızda 43,8 W ve 37,9 dBA görünür. İki belge farklı yıllarda hazırlanmıştır ve el kitabı bu değerlerin hangi kademede, hangi mesafede ve hangi basınçta ölçüldüğünü belirtmez. Farkın başka bir çalışma noktasından ya da başka bir ölçüm düzeninden kaynaklanması olasıdır; belgelerde kesin bir açıklama yoktur. Kademe bazında verilen ve ekotasarım tablosuyla tutarlı olan kullanma kılavuzu değerleri hesaplama için daha ayrıntılı bir dayanaktır. Her iki belgeyi dokümanlar sayfasından indirebilirsiniz.
