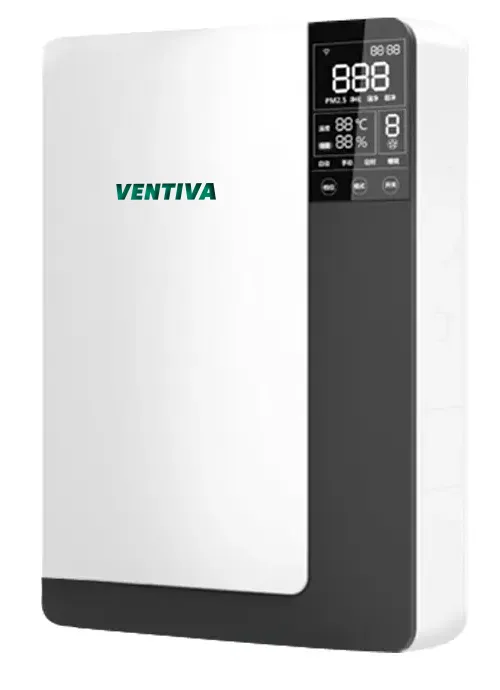

VENTIVA VNT-VST-001Duvar Tipi Isı Geri Kazanım Cihazı (CO₂ sensörlü)

VNT-VST-001 ne yapar?

VNT-VST-001 odadaki kullanılmış havayı dışarı atarken aynı anda dışarıdan taze hava alır. İki hava akımı birbirine karışmadan eşanjörde karşılaşır ve aralarında ısı ile nem alışverişi olur. Kullanma kılavuzu bu yapıyı ERV, yani enerji geri kazanımlı havalandırma olarak tanımlar. Cihazın içinde iki fırçasız DC fan, entalpi membranlı çapraz akışlı bir eşanjör ve taze hava tarafında dört kademeli bir filtre dizisi bulunur.

Pencere açarak havalandırmada ısıtılmış ya da soğutulmuş iç hava doğrudan dışarı kaçar. VNT-VST-001'de ise dışarı atılan havanın enerjisi eşanjörde içeri giren havaya geçer. Kılavuzdaki örnekte kışın dış hava 0 °C, iç hava 20 °C iken odaya yaklaşık 16 °C hava verilir. Yazın dış hava 33 °C, iç hava 26 °C iken besleme havası yaklaşık 27,4 °C olur. Sıcaklık verimliliği kılavuzda %82 olarak verilir.

Kanalsız, tek oda için tasarlandı

Cihaz bir odanın duvarına monte edilir ve yalnız o odaya hizmet eder. Tavan arasında kanal hattı, menfez dağıtımı ya da merkezi santral gerekmez. Duvarda açılan iki delik yeterlidir: biri taze hava girişi (OA), diğeri egzoz çıkışı (EA). Bu yüzden yeni yapılarda olduğu kadar, kanal döşemenin zor ya da istenmeyen olduğu yenileme işlerinde de uygulanabilir.

Kılavuzun teknik tablosu uygun oda büyüklüğünü 20–55 m² olarak verir; aynı kılavuzun tanıtım sayfasında bu aralık 15–50 m² diye geçer. Planlamada odanın alanı kadar kullanan kişi sayısını ve kullanım biçimini de hesaba katmak gerekir. Cihaz konut ve ticari alanlar için tasarlanmıştır.

Gövde ve filtre yerleşimi

Gövde, kalıplanarak üretilmiş sızdırmaz bir ABS çerçeveden oluşur. Kılavuz bu yapının dayanıklı, hafif, iyi yalıtımlı ve kolay temizlenen bir yüzey sağladığını belirtir. Boyutları 450 × 155 × 660 mm, ağırlığı 10 kg'dır. 155 mm'lik derinlik sayesinde cihaz duvardan fazla taşmaz. İçerideki fırçasız DC motorlar düşük gürültüyle ve titreşime dayanıklı biçimde çalışacak şekilde seçilmiştir.

Filtreler bakımı kolaylaştırmak için üç ayrı noktaya yerleştirilmiştir:

• Üst panel: HEPA H10 ve aktif karbon filtre. Üst kapaktan çıkarılıp takılır.
• Yan bölme: taze hava (OA) tarafındaki birincil filtre ve F5 orta filtre.
• Alt bölme: odadan çekilen dönüş havası (RA) tarafındaki birincil filtre.

Taze hava girişi ve kirli hava çıkışı için cihazda Ø100 mm iki boru bağlantısı vardır. Kademelerin her birinin ne iş yaptığını filtrasyon sayfasında ayrıntılı anlattık.

İki montaj seçeneği: arkadan ve yandan

Boru bağlantıları cihazın arkasından ya da yanından alınabilir. Arkadan montajda delikler cihazın tam arkasındaki dış duvara açılır ve cihaz deliklerin önünü kapatır. Yandan montajda bağlantılar cihazın yan tarafından alınır ve yan duvardaki deliklere esnek kanalla taşınır. Hangi yolun seçileceğini dış duvarın konumu, pencereler ve odadaki eşya yerleşimi belirler. Ölçüler, delik eğimi ve adım adım uygulama için kurulum rehberine bakabilirsiniz.

Enerji etiketi: A+ ve E ne anlama gelir?

VNT-VST-001 ErP 2018 uyumludur. AB'nin 1253/2014 ve 1254/2014 sayılı düzenlemelerine göre hesaplanan spesifik enerji tüketimi sınıfı soğuk ve ılık iklimde A+, sıcak iklimde E'dir. Fark cihazın kendisinden değil hesap yönteminden gelir. Isı geri kazanımının kazancı, iç ve dış sıcaklık farkının büyük olduğu iklimlerde yüksek çıkar. Sıcak iklim senaryosunda kurtarılacak ısıtma enerjisi azaldığı için sınıf düşer. Kışı soğuk geçen bölgelerde geri kazanımın katkısı bu yüzden daha belirgindir. Etiket ayrıca cihazın maksimum debisini (150 m³/h) ve ses değerini (37,9 dB) gösterir; iki değer de en yüksek fan kademesine aittir.

Hız kademeleri ve ses

Fanlar 8 kademede çalışır; besleme debisi 50 m³/h ile 150 m³/h arasında değişir. Kılavuzda 1,5 m mesafede ölçülen ses basınç seviyesi en düşük kademede 22,6 dBA, en yüksekte 37,9 dBA'dır. Besleme debisi egzozdan biraz fazla tutularak odada hafif pozitif basınç oluşturulur; böylece kapı ve pencere aralıklarından filtrelenmemiş hava sızması azalır. Kademe kademe değerleri ve ekotasarım verilerini teknik veriler sayfasında açıkladık.

Kontrol yolları

Cihaz üç yoldan yönetilir:

• Dokunmatik ekran paneli: iç ortam hava kalitesi, sıcaklık, nem ve fan hızı ekranda görünür; Speed, Mode ve On/Off tuşlarıyla ayar yapılır.
• Uzaktan kumanda: standart olarak kutudan çıkar. Saat, zamanlayıcı, uyku ve Pure modları kumandadan seçilir.

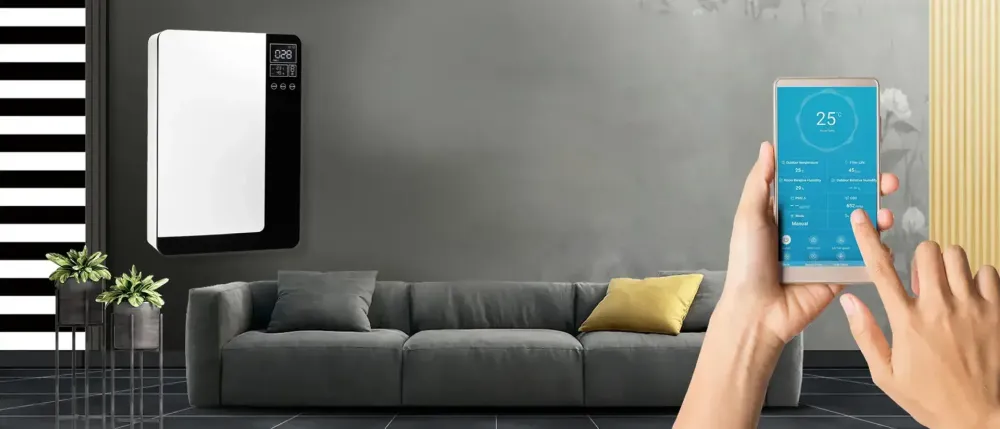

• Smart Life uygulaması: Android ve iOS'ta, 2.4 GHz Wi-Fi üzerinden çalışır. Haftalık program, filtre değiştirme göstergesi, sahne ve grup kontrolü sunar.

Otomatik modda cihaz iç ortamdaki CO₂ değerine göre hızını kendisi seçer. Modların ve uygulama kurulumunun ayrıntısı akıllı kontrol sayfasında yer alır.

Kimler için uygun?

• Pencere açmadan taze hava almak isteyen; yatak odası, çocuk odası ya da çalışma odası gibi tek bir mekânı havalandırmak isteyenler.
• Pencere açmanın içeri toz getirdiği, caddeye ya da şantiyeye bakan odalar.
• Kanal hattı kurulamayan ya da merkezi sistem kurmak istenmeyen daire, ofis ve küçük toplantı odaları.
• Isıtma ve soğutma enerjisini pencere havalandırmasıyla dışarı atmak istemeyenler.

Kılavuz cihazın bağıl nemin %85'in altında kaldığı ortamlarda kullanılmasını ister; sürekli buhar alan alanlar için uygun değildir. Bütün konutun havalandırılması gerekiyorsa her oda için ayrı cihaz planlanabilir. Uygulamadaki grup kontrolü, birden fazla cihazı tek ekrandan yönetmeye olanak verir.
